適用于
西門子、發那科數控系統
特性
① 接線方便，不易出錯
② 維護方便
③ 尺寸緊湊
13625289878
產品規格參數
basic parameters
|
技術參數 |
|
|
額定輸入工作電壓 |
24VDC |
|
額定輸入電流 |
1A |
|
供電指示 |
3mm綠色LED |
|
數字量輸入電壓 |
24VDC |
|
數字量輸入電流(每通道) |
1A (max) |
|
數字量輸出電壓(繼電器輸出) |
24VDC |
|
數字量輸出電流(繼電器輸出) |
8A(MAX) |
|
繼電器路數 |
16路 |
|
繼電器續流二極管 |
有 |
|
輸入接口 |
50針 DIN口 |
|
功耗 |
10W |
|
工作溫度 |
-20℃~+55°C |
|
儲存溫度 |
-40℃~+70℃ |
|
訂貨信息 |
||
|
訂貨型號 |
尺寸(長X寬X高)(mm) |
標準包裝 |
|

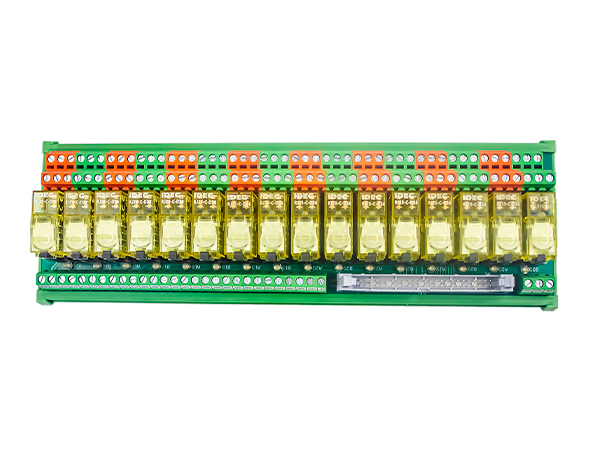

SMD-16DO-2CO-P-F50 |
256X86x62 |
1 |
|
配套圓線電纜(A) |
配套圓線電纜長度 |
標準包裝 |
|
SMD-F50/F50-AXXM |
XX=01M-20M |
1 |
接口說明：
1. XTI為50芯扁平插座，使用時與系統相連，A24、B24、A25、B25已相連;
2. XT2的0V為繼電器的輸入公共端（接0V），與XT1的A01相連；E24與XT1的A24、B24、
A25、B25相連；
3. XT3為XT1的對應引出端子; 0V接A01，N24接B01；
4. XT4為16只兩開，兩閉繼電器;
5. XT5為各對應繼電器的兩組常開常閉輸出，NC為常閉，C為公共接點，NO為常開。

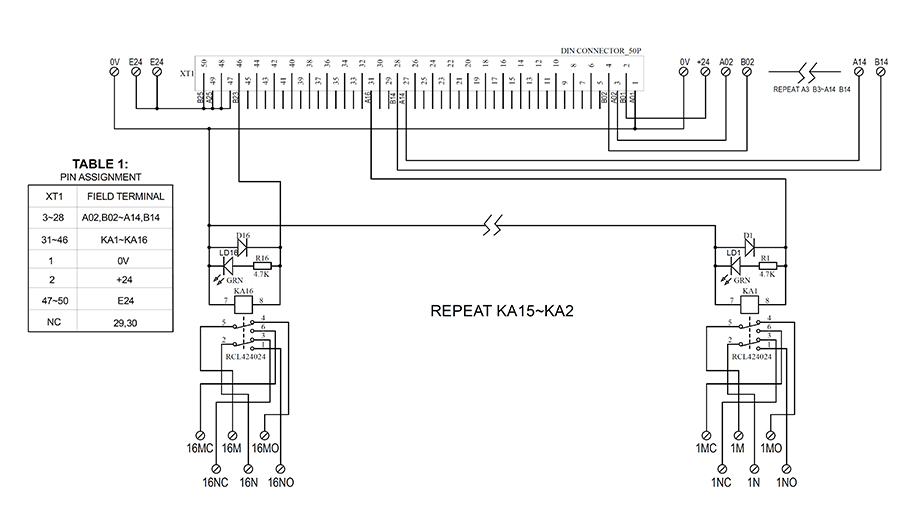

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V。
② 支持TS35導軌安裝
③ 負載電壓：24~230VAC,持續電流100mA
④ 端子式6.2MM厚
特性
① 本產品為40P牛角頭連接器，對應40P端子—對應連接 ② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
