適用PLC

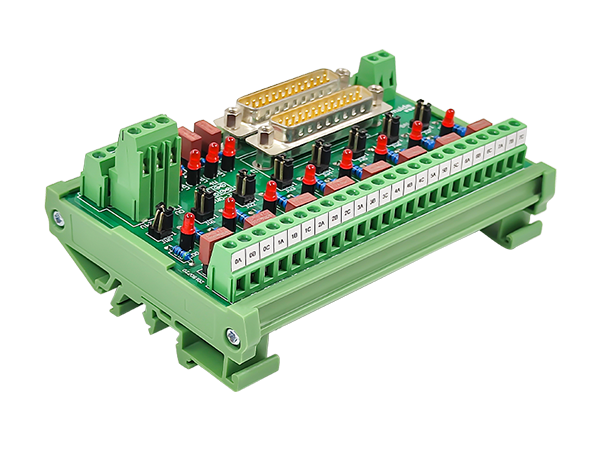

模擬量輸入端子板適用于西門子 S7-300 6ES7331-7KF02-0AB0
特性
① 支持冗余模式輸入 ② 8通道輸入 ③ 支持TS35導軌安裝
④ 每個通道保險絲保護 ⑤ 支持冗余電源輸入 ⑥支持電壓/電流型傳感器輸入
13625289878
產品規格參數
basic parameters
|
|
|
|
額定工作電壓 |
24VDC |
|
每通道最大工作電流 |
250mA |
|
供電指示 |
3mm綠色LED |
|
每通道保險絲 |
250mA快斷微型方形保險絲 |
|
邏輯側供電電源保險絲 |
1A快斷微型方形保險絲 |
|
邏輯側接線 |
D-SUB連接 |
|
現場側接線 |
PCB端子接線 |
|
功耗 |
0.5W |
|
工作溫度 |
20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
訂貨信息 |
||
|
訂貨型號 |
尺寸 |
標準包裝 |
|
SMD-8AI/V/RED |
130X86X53mm |
1 |
|
1A快斷微型方形保險絲 |
|
|
|
250mA快斷微型方形保險絲 |
|
|

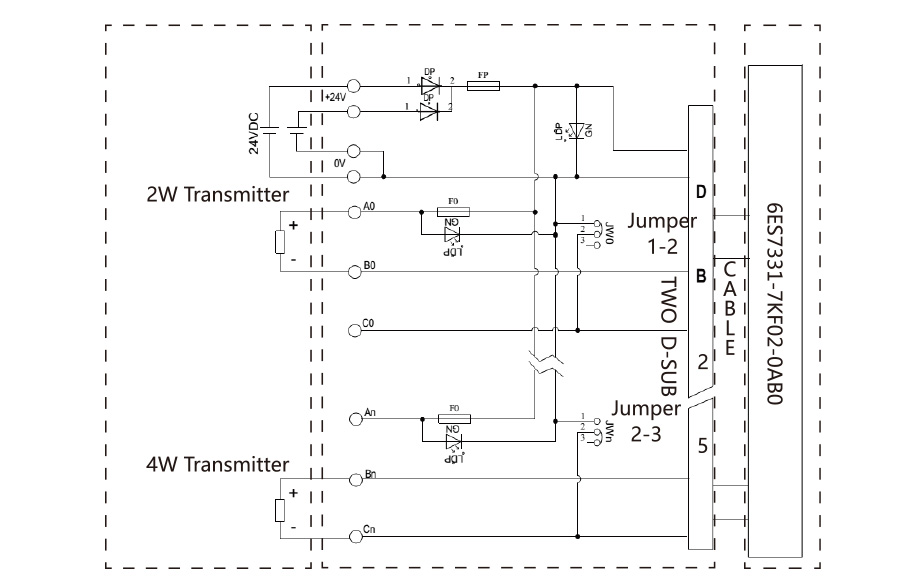

接線示意圖
wiring diagram
