適用PLC

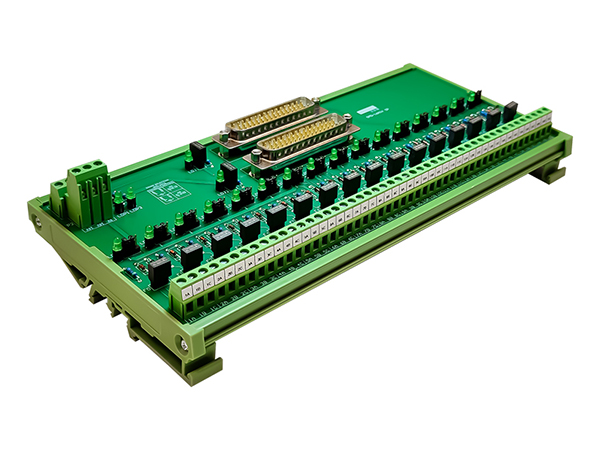

模擬量數入端子板適用于西門子 6ES7650-8AK70-0AA0.
特性
① 支持冗余模式輸入 ② 16通道輸入 ③ 支持TS35導軌安裝
④ 支持Hard ⑤ 支持冗余模式輸入
13625289878
產品規格參數
basic parameters
| 技術參數 | |
|
額定工作電壓 |
24VDC |
|
每通道最大工作電流 |
250mA |
|
供電指示 |
3mm綠色LED |
|
每通道保險絲 |
250mA快斷微型方形保險絲 |
|
邏輯側供電電源保險絲 |
1A快斷微型方形保險絲 |
|
邏輯側接線 |
D-SUB連接 |
|
現場側接線 |
PCB接線端子 |
|
功耗 |
1W |
|
工作溫度 |
-20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
| 訂貨信息 | ||
|
訂貨型號 |
尺寸（長X寬X高)(mm) |
標準包裝 |
|
SMD-16Al H Red |
251X120X66 |
1 |
|
1A快斷微型方形保險絲 |
|
1 |
|
250mA快斷微型方形保險絲 |
|
1 |
接線示意圖
wiring diagram
