適用于
西門子、發那科數控系統
特性
① 接線方便，不易出錯
② 維護方便
③ 尺寸緊湊
13625289878
產品規格參數
basic parameters
|
技術參數 |
|
|
額定輸入工作電壓 |
24VDC |
|
額定輸入電流 |
1A |
|
供電指示 |
3mm綠色LED |
|
數字量輸入電壓 |
24VDC |
|
數字量輸入電流(每通道) |
1A (max) |
|
數字量輸出電壓(繼電器輸出) |
24VDC |
|
數字量輸出電流(繼電器輸出) |
8A(MAX) |
|
繼電器路數 |
18路 |
|
繼電器續流二極管 |
有 |
|
輸入接口 |
50針 DIN口 |
|
功耗 |
10W |
|
工作溫度 |
-20°C~+55℃ |
|
儲存溫度 |
-40°C~+70℃ |
|
訂貨信息 |
||
|
訂貨型號 |
尺寸(長X寬X高)(mm) |
標準包裝 |
|
SMD-18DO-2CO-P-F50 |
280X86x62 |
1 |
|
配套圓線電纜(A) |
配套圓線電纜長度 |
標準包裝 |
|
SMD-F50/F50-AXXM |
XX=01M-20M |
1 |

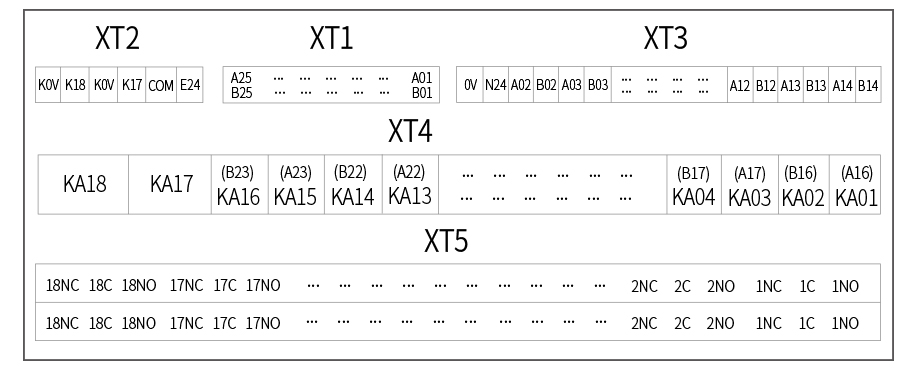

接口說明：
1. XTI為50芯扁平插座，使用時與系統相連，A24、B24、A25、B25已相連;
2. XT2的K0V、K18為繼電器的KA18的單獨回路，K0V、K17為繼電器KA17的單獨回路；COM為
KA01-KA16的輸入公共端（接0V，與XT1的A01連接），E24與XT1的A24、B24、A25、B25相連；
3. XT3為XT1的對應引出端子; 0V接A01，N24接B02；
4. XT4為18只兩開，兩閉繼電器;
5. XT5為各對應繼電器的兩組常開常閉輸出，NC為常閉，C為公共接點，NO為常開。
接線示意圖
wiring diagram
