特性
① 本產品為10P牛角頭連接器對應8路輸出輸入(每路帶公共點)
② 非常緊湊設計③ 自帶電源公共點無需外接公共電源分配端子
④ 固定外殼設計 ⑤ 8路模組，體積減小到最小 ⑥ 柵欄式端子輸出
⑦ 采用LED動作顯示，各輸入輸出端狀態一目了然⑧ PCB和零部件不外露，防止觸點和錯誤動作
⑨ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
13625289878
產品規格參數
basic parameters
| 技術參數 |
|
| 通道數 |
16點 |
| 額定電壓 |
24VDC |
| 額定電流 |
1A（每通道） |
| 額定功率 | 1W |
| 工作溫度 |
-20℃~+55℃ |
| 儲存溫度 |
-40℃~+70℃ |
| 安裝方式 |
35mm DIN導軌 |
| 牛角頭針腳定義（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 10 |
A00 B00 |
| CH2 | 8 |
A01 B01 |
| CH3 |
6 |
A02 B02 |
| CH4 |
4 |
A03 B03 |
| CH5 |
9 |
A04 B04 |
| CH6 |
7 |
A05 B05 |
| CH7 |
5 | A06 B06 |
| CH8 |
3 |
A07 B07 |
| 24V |
2 | |
| 0V |
1 | |
| 訂貨信息 |
||
| 訂貨型號 |
尺寸（長X寬X高） |
標準包裝 |
| SMD-J8DI-N | 90X62X41mm |
1 |
| SMD-J8DI-P | 90X62X41mm |
1 |

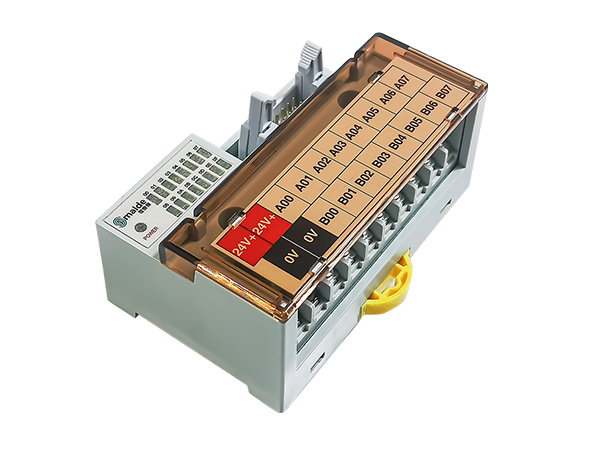

注：下面淺灰色區域?yàn)樯戏秸故镜漠a(chǎn)品圖片的型號

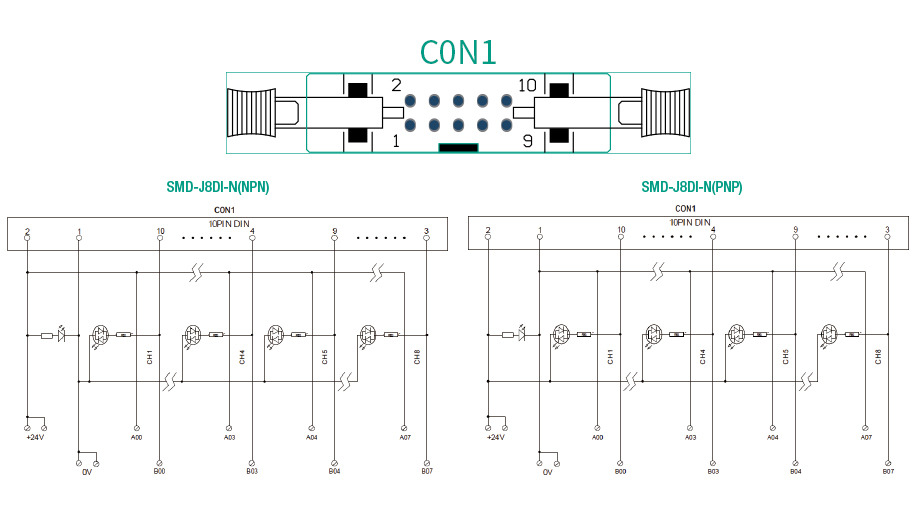

接線示意圖
wiring diagram
