二、采用江淮公司生產HFC1071P82K5C2Z型柴油危險品專用汽車底盤進行加裝罐式車，可前翻駕駛室，120馬力，原廠氣壓盤式制動，帶動力轉向，空調，離合助力，行車記錄儀，軸距3308mm，7.00鋼絲胎。
1、罐體以及罐體的前后封頭都采用國標優質Q235碳鋼板/4.1㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼 3.0mm鋼板制作\每倉罐內2道防波板\為水壓弧形狀，嚴格保證公告罐體尺寸制作水容積為6方
2、罐車并配帶60\30帶回流閥的油泵、此泵安裝在車身左側中部位置，所有自流以及泵出口均帶出口保護箱，所有出口為大梁下出油，出口保護箱為全密封式結構，出口箱帶箱鎖，所有球閥采用鋁合金，罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭，兩只4㎏大滅火器，工具箱按有效空間盡量做大
4、罐體為銀色漆，所有出口均帶堵蓋，保證整車公告外型尺寸，罐體正中部周圍反光帶，以及紅白相間的反光標識，“易燃易爆”標識貼于罐體左右后正中部各一只。
6、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。

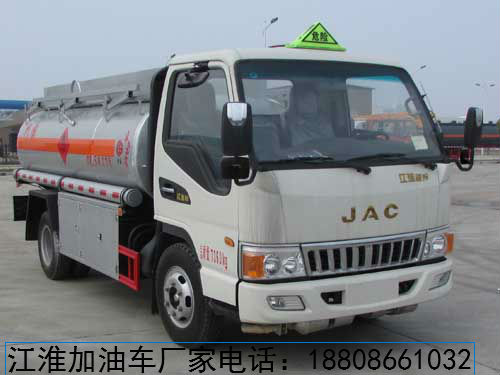

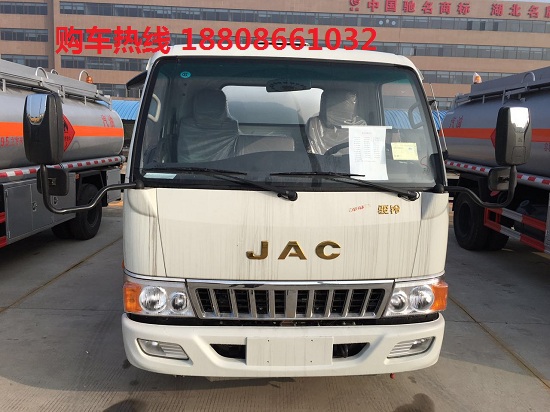

江淮油罐車參數：
【主要技術參數】
產品商標楚勝牌公告批次275
產品名稱加油車產品型號CSC5071GJYJH型加油車
總質量(Kg)7360罐體容積(m3)5
額定載質量(Kg)3380外形尺寸5990×1950×2500
整備質量(Kg)3850貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)2載質量利用系數
接近角/離去角(°)23/17前懸/后懸1105/1577
軸數2軸距3308
軸荷(Kg)2360/5000最高車速(Km/h)80
其它備注：1,運輸介質:汽油,類項號:3,密度:700千克/立方米;罐體有效容積5立方米;罐體外形尺寸(長×長軸×短軸)(mm):①加油機側裝在車架左側或右側:4000×1700×1100,②加油機裝在罐體前部:4000×1750×1250(加油機倉長800)。2,側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高300mm,截面寬50mm,下邊緣離地高500mm。加油裝置型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A、SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司, JSK-70B1121CZ/穩恩佳力佳(北京)石油化工設備有限公司。3,選裝排半駕駛室,后部選裝爬梯;僅選用子午胎,裝限速裝置和前盤制動器的底盤;該車應裝具有衛星定位功能的行駛記錄儀。ABS型號/廠家:ABS-E 4S/4M/威伯科汽車控制系統(中國)有限公司。
【底盤技術參數】
底盤型號HFC1071P82K5C2Z底盤名稱載貨汽車底盤
商標名稱江淮牌生產企業安徽江淮汽車股份有限公司
外形尺寸5793×1820×2230輪胎數6
接近角/離去角(°)23/14輪胎規格7.00R16
鋼板彈簧片數3/9+7,5/9+7,7/9+7前輪距1620
燃料種類柴油后輪距1395
排放標準GB17691-2005第四階段,GB3847-2005
發動機型號 發動機生產企業 排量功率(Kw)
HFC4DA1-2C 安徽江淮汽車股份有限公司 2771 88
