灑水車
您現在所在位置：網站首頁>> > 產品中心 > 環衛車系列 > 灑水車

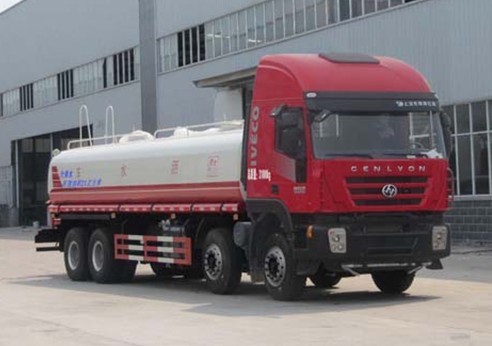

紅巖前四后八25噸灑水車

紅巖前四后八25噸灑水車

紅巖前四后八25噸灑水車廠家直銷電話：159-7276-7978

紅巖前四后八25噸灑水車購車須知：

帶免征購置附加稅及發動機環保達標公告，可辦理上戶手續。

紅巖前四后八25噸灑水車底盤配置：

上汽紅巖前四后八灑水車采用原裝紅巖底盤生產，上汽菲亞特350馬力發動機，紅巖前四后八灑水車楚飛牌CLQ5310GSS4CQ型灑水車8×4驅動，菲亞特 C9-350發動機，陜齒12檔變速箱，457后橋，11.00R20鋼絲胎，杰獅M100平頂頂駕駛室，電動玻璃，空調，行駛記錄儀帶ABS。罐體容積25-35立方米。

紅巖前四后八25噸灑水車上裝配置：

上汽紅巖灑水車罐體容積25立方米，采用Q235碳鋼5毫米厚板材生產，前后封頭均為最新式水壓封頭，罐體采用全自動焊機制作，全部焊接點均為內外雙面焊接，罐體內每1.5米設一道防浪板；外形美觀、質量可靠！配備杭州威龍大功率灑水泵，可泵進泵出；帶消防接頭，配前沖、后灑、側噴、高炮及后工作平臺。自吸高度：≤7m，灑水寬度：≥14m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。

紅巖前四后八25噸灑水車專用功能說明：

該車帶泵可自吸水和自排水，配備前沖、后灑、側噴（選裝）、帶高位花灑，帶后工作平臺、平臺上安裝綠化灑水高炮（炮有直流狀、大雨、中雨、毛毛雨、霧狀可調節，可噴灑農藥）；帶消防接口，可通過消防栓進水。罐體為橢圓形或方形，采用優質碳鋼板制成。專用部分由罐體、水泵、球閥、輸水管道、灑水裝置等部件組成。水泵、取力箱、球閥均為國家質量認證產品，性能良好，工作可靠、壓力高、流量大。主要可用于城市道路沖洗，園林綠化灑水，森林消防滅火，城市消防，工地施工灑水，飲用水運輸?shù)�。有特殊用途要求時可進行定制設計、改裝，如：方向助力、空調、加裝藥盤、氣動控制閥、高壓噴藥設備、消防泵等。消防灑水車同時具有灑水車和消防車的功能，射程更遠，消防射程可達50米，壓力更大，功能更實用。

灑水車基本組成部分：

1、汽車底盤：采用東風、福田、解放五十鈴等二類汽車底盤，在改裝后，其整車性能與原車相同，使用操作時應按載貨汽車使用說明書進行操作。

2、取力箱：裝于變整箱上，有左置和右置兩種型式，主要功能是將發動機動力取出，通過傳動軸傳遞給車載水泵，其操作功能見取力器使用說明書。

3、水泵：為自吸式灑水泵或離心泵，其性能及參數詳見油泵說明書。

4、灑水管道：灑水車的管道包含進出口、前沖、后灑、側噴、高壓炮、四位三通球閥、濾網三通等。

5、水罐結構為橢圓柱或梯形體，用優質鋼板制成，整個罐體分單倉或多倉，倉內可分室，中間隔板下端有通孔，每倉之間焊有分倉加強防波隔板，以減輕汽車行駛時罐體內水的沖擊和提高罐體的強度。為了防止銹蝕，罐體外表涂防銹漆及裝飾漆。

6、罐口為直徑410mm的孔，以供維修保養進出罐體之用。大蓋由卡箍及螺栓緊固在罐口頸上，小蓋板由一個支銷和一個耳板將其與大蓋板連接在一起，順時針轉動小蓋上手柄，可使小蓋板壓緊。反轉，脫開耳板后，小蓋板可打開用于加水。

7、灑水車噴頭閥門采用球閥，結構如圖所示。球閥由閥體調整座、密封環、球閥、閥桿手柄等部件組成，搬轉手柄90度即可實現球閥的開關，球閥配合松緊可旋轉調整以達到要求。

8、灑水車進出水控制閥采用的為四位三通球閥。

灑水車水泵工作原理：

該類型灑水泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。

紅巖前四后八25噸灑水車特點：

1、灑水車作為特殊用途車輛，設計時制定了一個合理的性能價格比，進一步降低了整車總質量，并采用低油耗發動機，在使用中也注意節油降耗。

2、灑水車經常行駛在狹窄的街道及復雜的路面上，在設計上有較好的轉向靈活性和通過能力。

3、灑水車尾氣排放優先滿足國家與地方排放標準的要求，灑水車在運輸過程中不會形成二次污染。

4、當灑水車頻繁穿梭于城市街道，其外觀如何對市容有著很大的影響。因此，在整體設計時使它擁有一個美觀的造型。

5、由于灑水車工作條件環境比較惡劣、艱苦，尤其是在炎熱夏天駕駛室內溫度高達50℃左右，因此改善了車輛的舒適性，如安裝空調等。

6、灑水車心須能夠克服惡劣的使用條件，進一步提高灑水車的耐久性，降低車輛的故障率，提高車輛的經濟使用壽命。

7、在可靠性的前提下，進一步提高灑水車的自動化程度、專業化能力、及運輸能力，還提高灑水車的多功能水平。

紅巖前四后八25噸灑水車的維護與安全：

1、汽車底盤和發動機部分的使用和保養，按載重汽車使用說明書執行

2、水泵的使用和保養，嚴格按其使用維護說明書執行。

3、水源不能有過多雜質，過濾器網應該經常拆洗。

4、冬季來臨前，灑水車應將水泵和水管內的水放空，以防凍裂。

5、灑水車吸水時進水管系統必須保持一定的真空度，才能將水吸入箱內，故進水管系統務必密封可靠。

6、每次工作完畢后，均應將各閥門手柄扳至關閉狀態。

7、各閥門一般不應處于半開狀態，以免影響密封性能。

8、每次工作完畢后，均應及時蓋上進、出口外端的堵蓋。

9、水裝載量不宜超過額定裝載質量（按水的密度折算）。

10、取力裝置掛檔都必須在停車時進行。

11、當需進入水罐內工作時，應注意通風良好，罐外須有人防護。

紅巖前四后八25噸灑水車整車技術參數：

楚飛牌CLQ5310GSS5CQ型灑水車

【主要技術參數】
產品商標	楚飛牌	公告批次		298
產品名稱	CLQ5310GSS5CQ型灑水車	產品號		ZN3SL5JD019
總質量(Kg)	31000	罐體容積(m3)		21
額定載質量(Kg)	20000,20065	外形尺寸		11990×2500×3738
整備質量(Kg)	10805	貨廂尺寸		××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	載質量利用系數
接近角/離去角(°)	19/10	前懸/后懸		1435/3155,1435/2755
軸數	4	軸距		1800+3900+1400
軸荷(Kg)	6500/6500/18000(二軸組)	最高車速(Km/h)		100
其它	該車主要用于路面沖洗,樹木,綠化帶沖洗,主要裝置為水罐及泵,有效容積21立方米;罐體外形尺寸(長×長軸×短軸)(mm):8600×2300×1550,側防后防采用Q235材質螺栓連接在大梁上.后防護斷面尺寸:100×50.后防離地高為500mm.ABS型號:ABS/ASR-24V-4S/4M,控制器型號:ABS/ASR-24V-4S/4M,廠家:東科克諾爾商用車制動系統(十堰)有限公司;ABS型號:44600XXXX0,控制器型號:44600XXXX0,廠家:威伯科汽車控制系統(中國)有限公司.
【底盤技術參數】
底盤型號	CQ1316HMVG39-486	底盤名稱		載貨汽車底盤（二類）
商標名稱	紅巖牌	生產企業		上汽依維柯紅巖商用車有限公司
外形尺寸	11120×2525×3738	輪胎數		12
接近角/離去角(°)	19/12	輪胎規格		11.00R2022.5 18PR,12R22.5
鋼板彈簧片數	3/3/4,3/3/6,9/9/12,3/3/12,5/5/6	前輪距		2006/2006,2020/2020,2070/2070
燃料種類	柴油	后輪距		1850/1850
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業		排量	功率(Kw)
F2CCE611C*L	上汽菲亞特紅巖動力總成有限公司		8709	235

紅巖前四后八25噸灑水車廠家直銷電話：159-7276-7978
