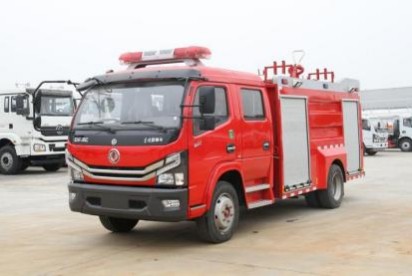

楚勝牌 CSC5110GXFSG50/E6型水罐消防車

技 術 規 格 書

楚勝汽車集團有限公司

一、整車描述

1、概述：

5噸消防車采用東風汽車股份有限公司 EQ1125SJ8CDC 型二類汽車底盤，

改制雙排駕駛 室，乘員 3+3 人，該車駕乘舒適輕便。上裝采用外露式水罐

，整車載液量為 5000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發

動機型號為D30TCIF1，最大功率 125kW,通過萬向聯 軸器驅動安裝在汽車

尾部泵房里的茸申CB10/30 型常壓消防泵，可在 1.0MPa 下穩定輸出30L/s

 的流量；車頂安裝 PS8/30W 型消防炮，流量 30L/s，對應壓力 1.0MPa，

最大承壓 1.3MPa，射 程 60m，可 360 °旋轉；同時該車具有比功率大、

綜合性能強、操控集中簡便等特點。

整車主體框架采用優質 20#型鋼二氧化碳保護焊焊接而成，保證整體骨架

結構強度高， 牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框

架，裙邊采用整體防護結構，美 觀可靠，箱體內表面使用帶有大花紋的經

陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊 等工藝處理，保證器材

箱性能的同時，具有美觀，輕便等特點。

按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振

動、防脫落、 防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊

、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、

多人操作，互不干涉。

面漆采用噴涂方式使用優質面漆，符合 GB7258 規定的GB/T3181《漆膜

顏色標準》中 R03 大紅色要求。顏色為駕駛室和車體消防紅色，器材室內

部為淺灰色，鋁制卷簾門鋁的顏色， 底盤架為黑色，輪輞為銀色，擋泥板

、保險杠為灰色。

整車消防性能符合 GB7956 要求；底盤通過國家強制性產品認證；發動機

排放符合國VI 標準。

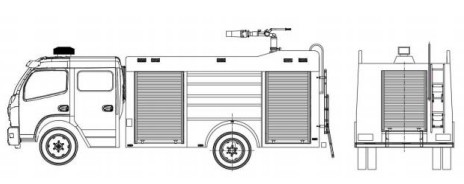

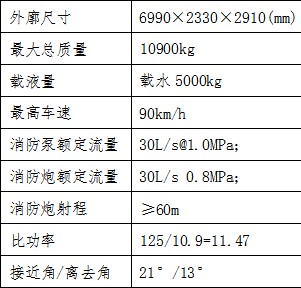

2、 整車主要參數：

外廓尺寸：6990×2330×2910(mm)

最大總質量：10900kg

載液量：載水 5000kg

最高車速：90km/h

消防泵額定流量：30L/s@1.0MPa；

消防炮額定流量：30L/s 0.8MPa；

消防炮射程：≥60m

比功率：125/10.9=11.47

接近角/離去角：21 °/13 °

二、底盤

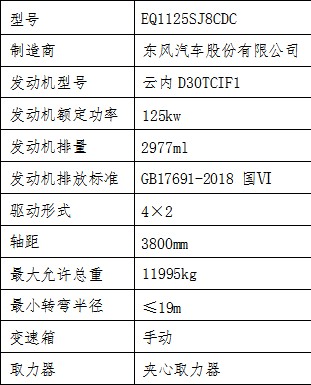

1、 底盤主要參數

型號：EQ1125SJ8CDC

制造商：東風汽車股份有限公司

發動機型號：云內 D30TCIF1

發動機額定功率：125kw

發動機排量：2977ml

發動機排放標準：GB17691-2018 國Ⅵ

驅動形式：4×2

軸距：3800mm

最大允許總重：11995kg

最小轉彎半徑：≤19m

變速箱：手動

取力器：夾心取力器

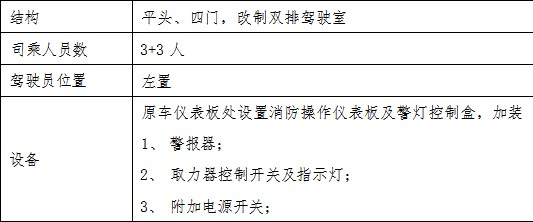

2、乘員室

結構：平頭、四門，改制雙排駕駛室

司乘人員數：3+3 人

駕駛員位置：左置

設備：原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、 警報器；

2、 取力器控制開關及指示燈；

3、 附加電源開關；

三、 上裝結構及性能參數

總體布置：整車由消防員乘員室和車身兩大部分組成，車身布置采用

三分體式結構， 前部為器材箱，中部為水罐，后部為水泵房，罐體為

平行六面體廂式容 罐。

1、器材箱

結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，

車頂防滑，可 行走。

器材箱：器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。

器材箱室內 根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可

放置小型工具

泵房：泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈

，泵室兩側 可放置部分常用器材爬梯及上車?yán)�手：后爬梯采用鋁合金

兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)?手采用表

面帶凹槽防滑圓鋼管，表面噴塑處理。

2、水罐

容量：5000kg

材質：優質碳鋼，厚度為 3-5mm

罐體設置：

人孔：設 DN470 人孔 1 個，帶有快速鎖定/開啟裝置

溢流 口：設 DN65 溢流 口 1 個

放余水 口：設 1 個 DN40 水罐放余水 口，配球閥

注水 口：在水罐左右兩側各接 1 只 DN65 接 口

進出水 口：設 1 個水罐到水泵進水管，DN100 閥門，手動控制，設

1 個水泵 至水罐充水管，DN65 閥門，手動控制

四、水力系統

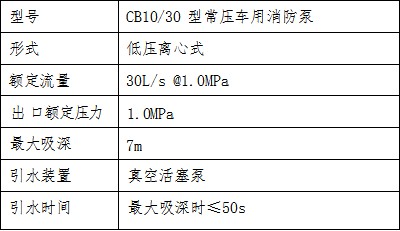

1、水泵

型號:CB10/30 型常壓車用消防泵

形式:低壓離心式

額定流量:30L/s @1.0MPa

出口額定壓力:1.0MPa

最大吸深:7m

引水裝置:真空活塞泵

引水時間:最大吸深時≤50s

1、 管路系統

管道材質:優質無縫鋼管

吸水管路:泵房后側設一個 DN100 吸水 口

注水管路:水罐左右兩側各設一個 DN65 注水 口，泵房內設置

 1 個 DN65 水泵向罐內注 水管路

出水管路:泵房左右兩側各設 1 個 DN65 常壓出水 口，帶閥門

冷卻水管路:配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

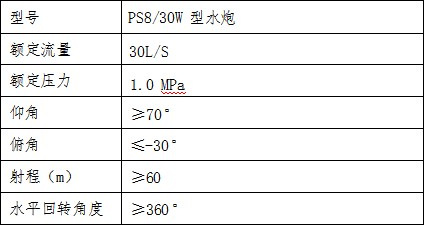

1、車載消防水炮（水罐消防車）

型號:PS8/30W 型水炮

額定流量:30L/S

額定壓力:1.0 MPa

仰角:≥70 °

俯角:≤-30 °

射程:≥60

水平回轉角度:≥360 °

六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制：水泵脫掛檔、警燈警報、照明及信號裝置控制等

泵室內控制：上裝總電源開關、參數顯示、狀態顯示

七、電氣設備

附加電氣：設獨立電路

輔助照明：消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指 示燈等

頻閃燈：車身兩側安裝紅、藍兩色頻閃燈

警示裝置：長排全紅警燈，安裝在駕駛室頂部

          警報器，其控制盒在駕駛員前下方

火場照明：上裝后部安裝35W 消防探照燈 1 個

八、表面處理

面漆：優質國產漆

顏色：車體外表面主色為 RO3 消防紅

九、隨車消防器材的布置和配備

1、器材布置

1按照消防實戰需要，根據消防操作程序，就近取放。

2使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3標示醒目，多人操作，互不干涉。

2. 器材配備

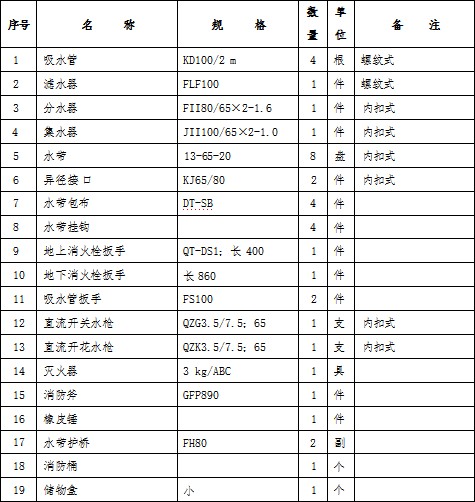

隨車消防器材明細表：（水罐消防車）

序號  名     稱規     格數 量單 位備    注

1吸水管KD100/2 m4根螺紋式

2濾水器FLF1001件螺紋式

3分水器FII80/65×2-1.61件內扣式

4集水器JII100/65×2-1.01件內扣式

5水帶13-65-208盤內扣式

6異徑接 口KJ65/802件內扣式

7水帶包布DT-SB4件

8水帶掛鉤4件

9地上消火栓扳手QT-DS1；長 4001件

10地下消火栓扳手長 8601件

11吸水管扳手FS1002件

12直流開關水槍QZG3.5/7.5；651支內扣式

13直流開花水槍QZK3.5/7.5；651支內扣式

14滅火器3 kg/ABC1具

15消防斧GFP8901件

16橡皮錘1件

17水帶護橋FH802副

18消防桶1個

19儲物盒小1個

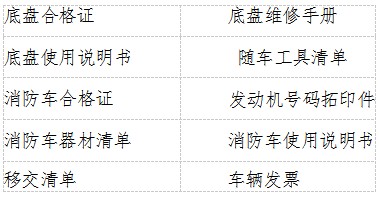

十、隨車文件（中文）

底盤合格證        底盤維修手冊

底盤使用說明書隨車工具清單

消防車合格證        發動機號碼拓印件

消防車器材清單消防車使用說明書

移交清單                車輛發票
