 YZR5140GXFSG60/B6型福田水罐消防車技術規格書

                    （福田BJ1144VKPFD-02 型底盤）

一、整車要求

福田水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，水罐材質為  優質碳鋼板載水 6 方。該車裝備的CB10/30 消防泵，PS8/30W 消防炮。

二、整車主要參數

外廓尺寸：7745x2450x3280mm

最大總質量：13590kg

額定載質量：5890kg

整備質量：7250kg

載液量：6000L

最高車速：90km/h

水泵額定流量：30L/s@1.0MPa

消防炮額定流量：30L/s@0.8MPa

消防炮射程：≧50m

接近角/離去角：19/13

三、底盤主要參數

型     號：BJ1144VKPFD-02 福田國Ⅵ底盤

驅動型式：4×2

軸      距：4300mm

最高車速：110km/h

發動機型號：WP4.1NQ190E61

額定功率：140KW

總 質 量：14060kg

四、駕駛室

結    構：平頭、四開門雙排駕駛室，后排座位安裝 3 具空氣呼吸器托架。

座位設置：前排 3 人（含駕駛員）+后排 3 人

設   備：除原車設備外，加裝有 100W 警報器、取力器控制開關及警燈控制盒。

五、容罐

容    量：水 6000L

材    質：水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板 4mm 碳鋼板，水罐側板及封板 3mm 碳鋼板，水罐頂板3mm 碳鋼花紋板；

結    構：鋼板焊接式，內設防蕩板

設    備：

1 個人口蓋，帶有快速鎖緊及開啟裝置

1 個溢流裝置

1 個液位指示計

1 個排污口，手動閥控制

技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定

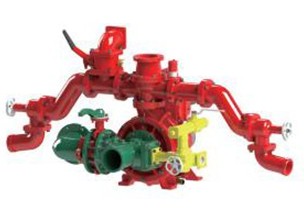

六、消防泵

型號：CB10/30 常壓消防泵

流量：30L/s

壓力：1.0Mpa

最大吸深：7m

引水時間：≤35s

真空泵形式：活塞式

安裝形式：后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。

罐出水管路：設有 1 個 DN100 的罐出水管路，水由罐體進入消防泵，裝有 1 只 DN100 手動蝶閥，通過 DN100 撓性接頭連接水罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接 100 吸水管，螺紋式管牙接口（KA100 捫蓋密封）；

出水管路：

※ 消防泵左右各有 1 個 DN80 的常壓出水口；

※ 1 個 DN80 的炮管路，采用 DN80 撓性接頭，用 DN65 炮球閥控制。注水管路：

※ 2 個DN65 管路（外注水）位于泵房內左右兩側；

※ 1 個DN65 罐注水管路，可通過消防泵直接向罐內注水； 放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、取力器

型式：夾心式(全功率)

操縱：電磁閥控制（電動操控） 冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九、消防炮

型號：PS8/30W 流量：30L/s

射程：≥50m

壓力：0.8MPa

回轉角度：水平 360°，俯仰-35°～70°

十、器材箱

材   質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構：全鋼框架焊接結構，前器材箱左右側各 1 扇鋁合金卷簾門，后泵房左右后側各 1 扇鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

v  按戰斗編成和戰斗展開設計器材集成；

v  按人體工程學原理設計各種器材托架；

v  按使用邏輯關系和使用頻率放置器材；

v  站在地面或踏板上 2 個動作內取用任何器材。

十一、電器系統

※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。

※ 整車后頂部安裝 50W LED 消防探照燈 1 個，360 度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有 2 個紅藍爆閃燈及 2 個側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合 GB4785 規定。

※ 警報器功率為 100W； 警報器、警燈、爆閃燈電路為獨立式附加電路， 控制器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。

十二、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956 的規定；

3、 液罐質量符合 XF39 的規定;

4、 整車外觀美觀大方,平整度符合 XF39 的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十三、隨車文件

1）  底盤使用說明書         7）底盤號碼拓印件

2）  底盤維修手冊           8）消防車使用說明書

3）  底盤質量保修卡         9）消防車消防器材清單

4）  底盤合格證             10）消防車合格證

5）  隨車工具清單           11）消防車跟蹤服務卡

6）  發動機號碼拓印件       12）消防車交接清單

十四、器材配置：

30 常壓水罐消防車

器材標準配置表——螺紋式

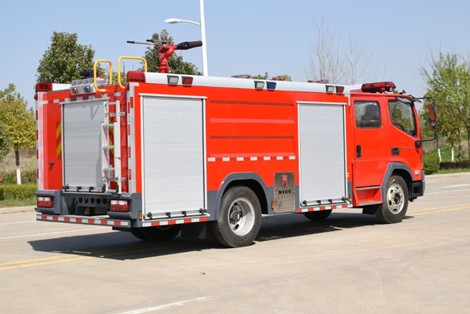

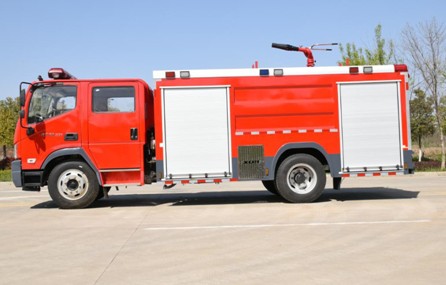

 十五、細節圖片：
