國六重汽豪沃5噸水罐消防車技術規格書_湖北楚勝汽車有限公司
作者：湖北楚勝汽車有限公司 來源：消防車廠家 日期：2021/5/19 15:28:59 人氣： 標簽：國六重汽豪沃5噸水罐消防車 湖北楚勝汽車有限公司
159-7276-7978
一、整車描述
1、 概述
6噸消防車采用中國重汽濟南卡車有限公司ZZ5207TXFV471GF5型二類汽車底盤，原裝雙排駕駛室，乘員2+4人，該車駕乘舒適輕便。上裝采用內藏式水罐，整車載液量為水5000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為MC07.34-60，最大功率251kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB10/80型常壓消防泵，可在1.0MPa下穩定輸出80L/s的流量；車頂安裝成都威斯特消防器材有限責任公司生產的PS80W型消防炮，流量80L/s，對應壓力1.0MPa，最大承壓1.3MPa，純水射程80m，可360°旋轉；車輛配備原裝美國冠軍電動絞盤N16800XF,可牽引7左右噸物品, 采用日本本田發電機SHT11500,功率10KW,車頂還配有上海華度升降照明系統YZH4-5.0CF ,起升離地高度可達7.6米。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸
8970×2500×3580mm
最大總質量
17000kg
載液量
載水5000kg
最高車速
95km/h
消防泵額定流量
80L/s@1.0MPa
消防炮額定流量
80L/s@1.0MPa
消防炮射程
水≥80m
比功率
251/17=14.76
接近角/離去角
二、底盤
1、 底盤主要參數
型號
ZZ5207TXFV471GF5
制造商
中國重汽集團濟南卡車股份有限公司
發動機額定功率
251kw
發動機排量
6870ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
4×2
軸距
4700mm
最大允許總重
20100kg
最小轉彎半徑
≤19m
變速箱
手動
取力器
夾心取力器
2、乘員室
結構
平頭、四門，原裝雙排駕駛室
司乘人員數
2+4人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；

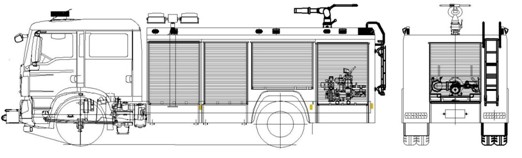

三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。
1、 器材箱和泵室
1、水罐
結構
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?span lang="EN-US">
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
容量
5000kg
材質
優質碳鋼，厚度為5mm （可選裝304不銹鋼）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制
四、水力系統
1、水泵
型號
CB10/80型常壓車用消防泵
形式
低壓離心式
額定流量
80L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
2、 管路系統
管道材質
優質無縫鋼管
吸水管路
泵房后側設一個DN150吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設2個DN80常壓出水口，帶截止閥和捫蓋
，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置
1、車載消防炮
型號
PS80W型消防炮
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+70°
流量
射程
水≥80m
六、升降照明燈
舉升系統
YZH4-5.0CF
生產商
上海華度信號設備有限公司
照明燈功率
4×1000W
離地高度
7.6m
回轉角度
水平360°，垂直360°
升降桿型式
氣動
其它
帶控制柜
七、牽引絞盤
型號
N16800XF-24V
生產商
美國冠軍
最大牽引力
16800lbs（7560kgs）
驅動型式
電動
鋼絲繩直徑
13mm
鋼絲繩長度
38m
八、發電機
型號
SHT11500
額定電壓
220V/380V
額定功率
10kW
配備
移動線盤和接地系統
啟動方式
可電啟動及手動啟動
九、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
上裝總電源開關、參數顯示、狀態顯示
十、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
十一、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
十二、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
3、 器材配備
（1）隨車消防器材明細表：
序號
名 稱
規 格
數量
單位
備 注
1
吸水管
KD150×4 m
2
根
內扣式
2
濾水器
FLF150
1
件
內扣式
3
分水器
FII80/65×3-1.6
1
件
內扣式
4
集水器
JII150/80×2-1.0
1
件
內扣式
5
水帶
13-65-20
4
盤
低壓；內扣式
6
水帶
13-80-20
4
盤
低壓；內扣式
7
水帶
20-65-20
4
盤
中壓；卡式
8
異徑接口
KJ65/80
2
件
內扣式
9
水帶包布
DT-SB
4
件
10
異型接口
65雄/80雌；65雌/80雄
2
件
卡式
11
水帶掛鉤
4
件
12
地上消火栓扳手
QT-DS1；長400
1
件
13
地下消火栓扳手
長860
1
件
14
吸水管扳手
FS150
2
件
15
直流開關水槍
QZG3.5/7.5；65
1
支
低壓；內扣式
16
直流開花水槍
QZK3.5/7.5；65
1
支
低壓；內扣式
17
滅火器
3 kg/ABC
1
具
18
消防斧
GFP890
1
件
19
橡皮錘
1
件
20
水帶護橋
FH80
2
副
21
消防桶
1
個
22
儲物盒
大
1
個
十三、隨車文件（中文）
序號
名稱
單位
數量
備注
一
隨車文件（單套）
1
底盤使用說明書
本
1
2
底盤維修手冊
本
1
3
底盤質量保修卡
本
1
4
底盤合格證
本
1
5
發動機號碼拓印件
份
1
6
消防車使用維護說明書
本
1
7
消防車配備消防器材清單
份
1
8
消防車整車合格證
份
1
9
消防車跟蹤服務卡
本
1
10
消防車交接清單
份
2
