【整車技術參數】

產品商標

帝王環衛牌

公告批次

382（變更）

產品名稱

車廂可卸式垃圾車

產品型號

HDW5045ZXXNJ6

總質量(Kg)

4495

罐體容積(m3)

額定載質量(Kg)

1800

外形尺寸

4990,5140,5290,5440,5490,5640×

2080,2150,2250×2170,2300,2420

,2500,2080,2120

整備質量(Kg)

2565

貨廂尺寸

3300,3400,3500,3700×

1750,1800,1900×800,900,1000

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2

鞍座最大載質量(Kg)

接近角/離去角(°)

21/19

前懸/后懸

1170/1020,1170/1170,1185/1005,1185/1155

軸荷(Kg)

1790/2705

最高車速(Km/h)

80

備注

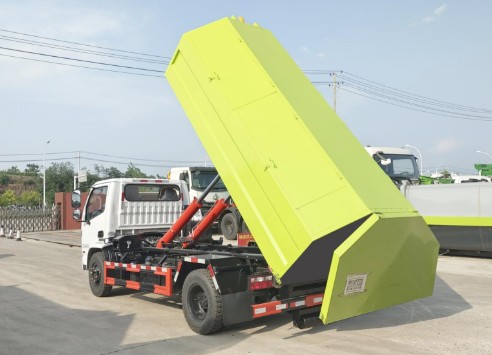

1.該車用于垃圾的收集清運,主要專用裝置為勾臂;整備質量包含:三角墊木,隨車工具;

整備質量不包含箱體重量,外形尺寸不包含箱體;該車僅運輸封閉式專用貨廂;外形長/

軸距/前懸/后懸對應關系:4990/2800/1170/1020;5140/2800/1170/1170;5290/

3100/1170/1020;5440/3100/1170/1170;5490/3300/1170/1020;5490/3300/1185/1005

;5640/3300/1170/1170;5640/3300/1185/1155;2.隨底盤選裝駕駛室,選裝前面罩,選裝

排半駕駛室,選裝尿素罐儲氣罐布局安裝位置;選裝尾部封板樣式,選裝液壓鎖緊,固定

鎖緊,橫向鎖緊;選裝大臂結構,后部滾軸結構,選裝不要后部液壓支腿;側防護,后防護

材料均為/Q235;側防護,后防護連接方式采用焊接加螺栓連接,后防護裝置斷面尺寸

(寬×高)60×120(mm),下邊緣離地高390mm;3.ABS型號:ABS/ASR-24V-4S/4M,

CM4XL-4S/4M;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,

廣州瑞立科密汽車電子股份有限公司;發動機與油耗值(L/100km)的對應關系為:

YCY24140-60(10.23),D20TCIF11(10.09),D25TCIF1(11.25),D20TCIF1(11.26);

該車型可選裝ETC車載裝置.

【底盤技術參數】

底盤型號

NJA1041PDF33A

底盤名稱

載貨汽車底盤

商標名稱

南駿牌

生產企業

四川南駿汽車集團有限公司

軸數

2

輪胎數

6

軸距 (mm)

2800,3100,3300

輪胎規格

7.00R16LT 10PR,7.00R16LT 8PR

鋼板彈簧片數

3/8+7,9/11+8,9/10+8,3/4+3,3/5+3,3/8+8,3/3+2,6/3+5,3/9+6

前輪距

1660,1735,1760,1787,1630,1700,1520

燃料種類

柴油

后輪距

1590,1635,1720,1780,1811,1700,1685,1540,1562

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

YCY24140-60

D20TCIF11

D20TCIF1

D25TCIF1

廣西玉柴機器股份有限公司

昆明云內動力股份有限公司

昆明云內動力股份有限公司

昆明云內動力股份有限公司

2360

1999

1999

2499

103

93

93

110
